Keystone-modul RJ45 CAT 5e UTP
Verktygsfri RJ45 Keystone-modul för CAT 5e-nätverkskabel, nätverksuttag och patchpaneler.
- CAT 5e RJ45-nätverksmodul
- UTP – oskärmad
- Upp till 100 MHz
- Verktygsfri IDC-anslutning
- TIA 568A/B-färgkodning
- Stöder PoE och PoE+
- För massiva ledare, 22-26 AWG
- Passar i Keystone-system
Keystone-modulen används för att avsluta en fast nätverkskabel med ett vanligt RJ45-uttag. Den kan till exempel monteras i ett Keystone-patchpanel eller nätverksuttag.
| Technical specifications | |
| Product type | Keystone Module RJ45 CAT 5e, UTP |
| Specification | CAT 5e |
| Shielding class | UTP |
| Maximum bandwidth | 100 MHz |
| Construction form | Keystone grid (14.9 × 17.0 mm) |
| Width | 20 mm |
| Connections | |
| Connection | RJ45 female (8P8C) |
| Connection 2 | For IDC connection (toolless) |
| Pinout | TIA-568 A/B |
| Contact plating | 3 µ gold-plated contacts |
| Cable specifications | |
| Cable type | For solid wire |
| AWG | 22–26 |
| Cable diameter | 5.0–7.0 mm |
| Electrical specifications | |
| PoE | PoE and PoE Plus according to IEEE 802.3af/at |
| Contact resistance | 20 mΩ max. |
| Insulation resistance | 100 MΩ min. @ 100 V DC |
| Dielectric strength | 1000 V DC / 700 V AC RMS, 60 Hz, 1 min |
| Materials and durability | |
| Housing material | PC |
| Contact material | Phosphor Bronze |
| RJ45 durability | 750× min. |
| IDC durability | 250× min. |
| Environmental specifications | |
| Operating temperature | -10 °C to +60 °C |
| Storage temperature | -40 °C to +70 °C |
| General | |
| Packaging type | Bulk |
| Consumption unit | 1 pc. in polybag |
| Specifications are subject to change without notice. Errors and omissions excepted. | |
Det finns inga recensioner här. Vi kommer gärna om du vill rapportera som den första.

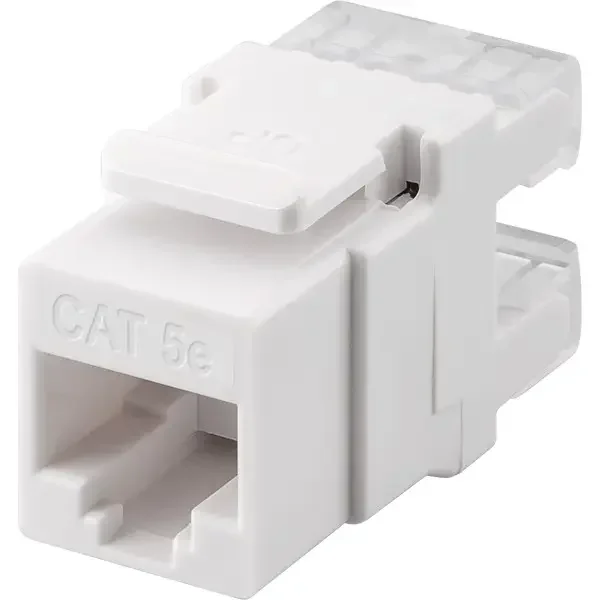

RJ45 Keystone-modul för CAT 5e-nätverk
Modulen är avsedd för fasta nätverksinstallationer med CAT 5e-kabel. På baksidan ansluts nätverkskabelns ledare, medan framsidan ger ett vanligt RJ45-uttag för anslutning av en nätverkskabel.

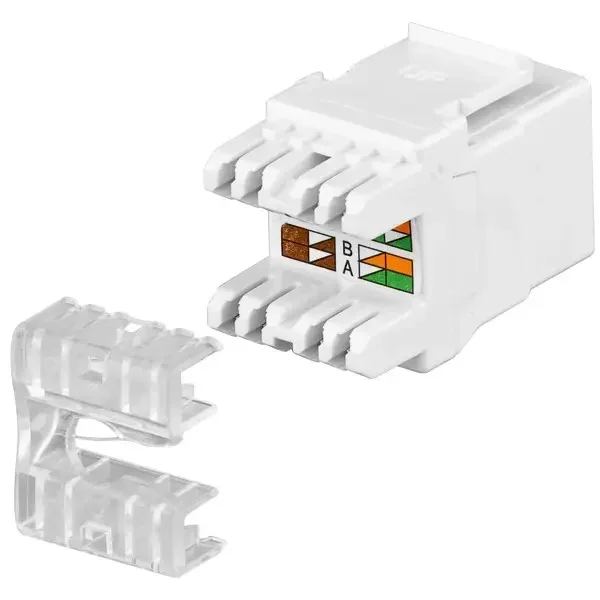

Verktygsfri montering
Nätverkskabelns ledare monteras direkt i modulens IDC-anslutning utan behov av ett separat LSA-verktyg. Anslutningarna är färgkodade enligt både TIA 568A och TIA 568B, så att ledarna enklare kan placeras rätt.
För patchpanel och nätverksuttag
Modulen följer Keystone-formatet och kan användas i kompatibla Keystone-patchpaneler, vägguttag och skåp.
Det gör den lämplig för fasta nätverksinstallationer, där kablar från exempelvis övervakningskameror, datorer eller annan nätverksutrustning ska samlas i ett nätverksuttag eller patchpanel.
Stöder PoE+
Modulen stöder PoE och PoE+ enligt IEEE 802.3af/at. Den kan därför användas i kompatibla installationer där både data och ström till exempelvis en övervakningskamera skickas genom nätverkskabeln.
För massiva nätverkskablar
Modulen är avsedd för massiva ledare i storleken 22-26 AWG. Den passar till kablar med en ytterdiameter på 5-7 mm.
Tekniska nyckelpunkter
- Typ: RJ45 Keystone-modul
- Kategori: CAT 5e
- Kontakt: RJ45 hona (8P8C)
- Anslutning: Verktygsfri IDC
- Skärmning: UTP
- Max. bandbredd: 100 MHz
- PoE: IEEE 802.3af
- PoE+: IEEE 802.3at
- Ledartyp: Massiva ledare
- Ledarstorlek: 22-26 AWG
- Kabeldiameter: 5-7 mm
- Ledningsstandard: TIA 568A/B
- Bredd: 20 mm
- Keystone-format: 14,9 x 17,0 mm
