Et kamera, der kan se varme og tilkalde hjælp hvis en brand er ved at udvikle sig? Det lyder måske som noget dyrt hi-tech udstyr fra en actionfilm, men et termisk kan spare dig for utallige bekymringer og ikke mindt udgifter.

• Forestil dig, at du har brændt ukrudt omkring huset. Flammerne er væk. Der er ikke noget at se, og du pakker ukrudtsbrænderen sammen. Men ulmer nogle gløder?
• Forestil dig, at medarbejderne er gået hjem, alt er vel. Men fik de slukket gløderne fra vinkelsliberen og svejseværket? (
• Forestil dig, Løbehjulet, bilen eller cyklen sidder i laderen natten over, alt er rolig inden du går i seng. Men tør du stole på batteri og elektronik (143 batteribrande i DK i 2024)

1. Kameraet kan se varmen, før flammerne opstår

Et termisk kamera registrerer temperaturforskelle. Det betyder, at det ikke behøver vente på synlige flammer for at kunne registrere, at et område er usædvanligt varmt.

Det kamera, vi viser i denne artikel, kan blandt andet bruges til branddetektering og temperaturovervågning. Kameraet kan derfor bruges på 2 måneder når branden skal forhindres

1. Branddetektering: Bruger kameraets egen analyse og hvis der opstår flammer kan kameraet give alarm. Denne funktion kræver ikke meget opsætning.
2. Temperaturovervågning: Kameraet indstilles til en bestemt max- eller minimumstemperatur. Overskrides grænsen, sendes alarmen. Denne funktion er hurtigere og mere præcis.

2. Det kan “se” i totalt mørke

Et termisk kamera er ikke afhængigt af almindeligt synligt lys på samme måde som et traditionelt kamera. Den termiske sensor arbejder med temperaturforskelle, så varme objekter kan skille sig ud, selv når området er mørkt.

Det kan være interessant på fx lagerpladser, ved driftsbygninger, i yderområder eller andre steder, hvor man også ønsker overblik uden almindelig belysning.

3. Det kan kombinere termisk og almindeligt billede

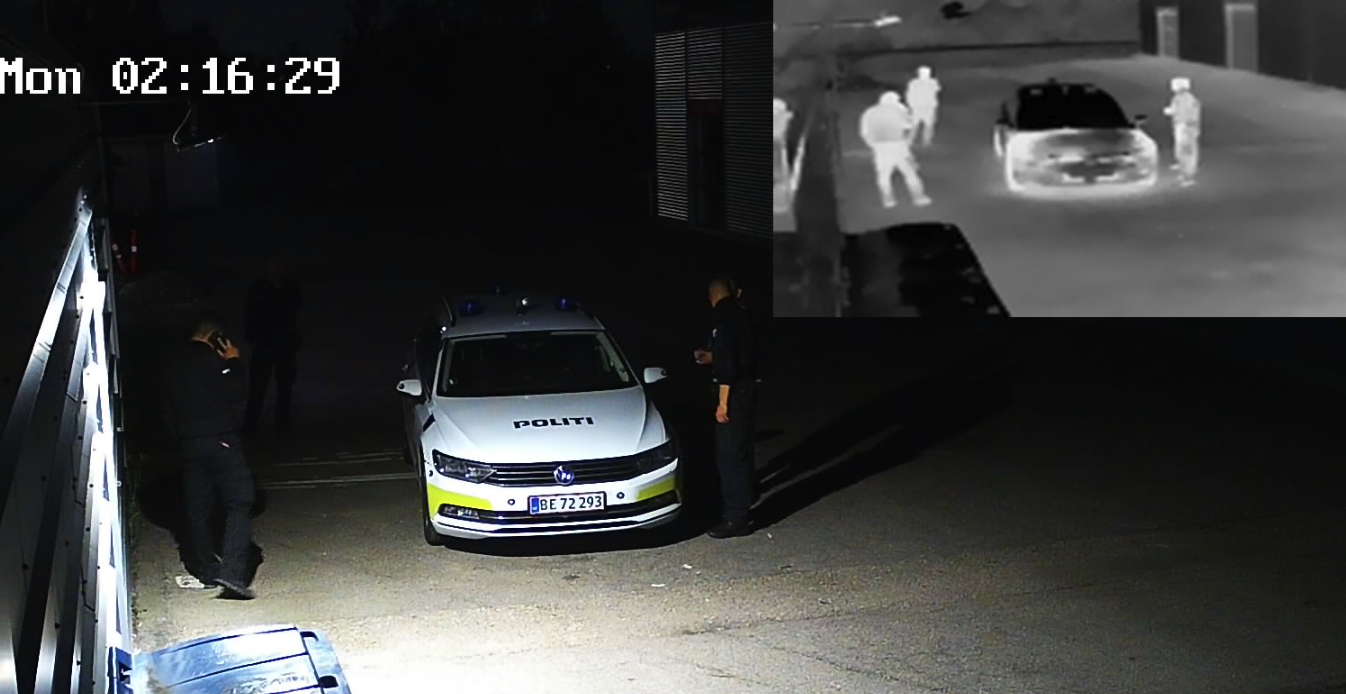

Uniview kameraet, vi arbejder med her, har både en termisk billedesensor og en 4 megapixel optisk sensor. Det giver mulighed for både at kombinere det bedste fra begge verdener. Se et eksempel på en de fordele der kan være ved kombinationen. Den 3. mand der står længst væk, er stort set usynlig på grund af modlyset fra lampen. Det termiske ser ham uden problemer.

Det handler ikke kun om ukrudtsbrænding

Ukrudtsbrænding er et let genkendeligt eksempel, men termisk overvågning kan være relevant mange andre steder. Det kan fx være omkring maskiner og tekniske installationer, lager og produktion, affalds og containerområder samt landbrug og driftsbygninger.

Fællesnævneren er steder, hvor temperaturudvikling er vigtig, og hvor man gerne vil kunne reagere på unormal varme.

Steder hvor termiske kameraer gør en forskel:

• Kuglelejer og lejehuse – stigende temperatur kan afsløre slid, manglende smøring eller skæv belastning.

• Elmotorer – opdager overophedning før motoren brænder af.

• Gearkasser – varme kan indikere friktion, olieproblemer eller mekanisk fejl.

• Transportbånd og ruller – et fastløbet leje kan blive ekstremt varmt og antænde støv eller materiale.

• Eltavler – løse forbindelser, overbelastede sikringer og dårlige kontaktpunkter bliver ofte varme før fejl.

• Transformere og strømforsyninger – temperaturstigninger kan give tidlig varsling om elektriske problemer.

• Solcelleanlæg – hotspots i paneler, stik, invertere eller DC-installationer.

• EV-ladere og ladestationer – overvågning af kabler, stik, batterier og installationer under høj belastning.

• Batterilagre og UPS-anlæg – identificering af enkelte battericeller eller moduler, der udvikler unormal varme.

• Elcykel- og værktøjsbatterier – særligt interessant i værksteder, kældre, lagerhoteller og opladningsrum.

• Affaldscontainere – batterier eller kemiske reaktioner kan starte varmeudvikling længe før synlige flammer.

• Genbrugsstationer – lithiumbatterier i affald er en oplagt anvendelse.

• Affaldsbunker og sorteringsanlæg – selvantændelse og skjulte varmezoner.

• Flis-, træpille- og biomassebunker – biologisk aktivitet og selvopvarmning kan føre til brand.

• Kornlagre og siloer – temperaturstigninger kan indikere fugt, biologisk aktivitet eller begyndende selvopvarmning.

• Hø- og halmlagre – klassisk område for selvantændelse.

• Kompostbunker – kan udvikle betydelig intern varme.

• Stalde og landbrugsbygninger – overvågning af maskiner, eltavler, foder, halm og andre risikoområder.

• Maskinrum – pumper, motorer, lejer og elektriske installationer kan overvåges kontinuerligt.

• Produktionsmaskiner – varme kan afsløre begyndende mekaniske fejl.

• CNC-maskiner – overvågning af spindler, motorer og lejer.

• Kompressorer – overophedning kan opdages før egentlig driftsfejl.

• Hydraulikanlæg – varme slanger, ventiler eller pumper kan indikere blokering eller ineffektiv drift.

• Pumper – eksempelvis tørkørsel, slidte lejer eller kavitation kan give temperaturændringer.

• Ventilationsanlæg – motorer, lejer og remtræk kan overvåges for varmeudvikling.

• Serverrum og datacentre – hotspots i racks, UPS’er, strømfordeling eller kølesystemer.

• Teleinstallationer og teknikskabe – ubemandede lokationer er oplagte til automatisk temperaturovervågning.

• Køleanlæg og varmepumper – temperaturmønstre kan afsløre komponentfejl eller ineffektiv drift.

• Frysehuse – ikke kun for høj temperatur; termiske kameraer kan også afsløre mangelfuld isolering eller kuldebroer.

• Fjernvarmeanlæg – varmeudslip, dårligt isolerede rør eller lækager.

• Rørinstallationer – lokalisering af varme rør, blokeringer eller unormal temperatur.

• Gulvvarme – hurtig kontrol af om varmeslanger fungerer og er korrekt fordelt.

• Bygninger – kuldebroer, isoleringsfejl, utætheder og fugtrelaterede temperaturforskelle.

• Flade tage – temperaturforskelle kan hjælpe med at lokalisere fugt eller isoleringsproblemer.

• Brandvagter efter varmt arbejde – fx svejsning, skæring og tagpaparbejde, hvor skjulte gløder kan være vanskelige at opdage.

• Ukrudtsbrænding – kontrol af facader, træværk, bede og tør vegetation efter arbejdet.

• Parkeringskældre – overvågning af biler, ladestandere og områder med batterier.

• Bilværksteder – elbiler, batterier, opladning, svejsning og maskiner.

• Autoværn, maskiner og bremser på tunge køretøjer – varme bremser eller hjullejer kan afsløre fejl.

• Lastbiler og trailere – overophedede hjullejer og bremser kan i værste fald starte køretøjsbrand.

• Havne og marinaer – landstrøm, batteribanker og elektriske installationer på både.

• Skibe og færger – maskinrum, batterier, eltavler og køretøjsdæk.

• Lufthavne og hangarer – batterier, ground equipment, maskineri og elektriske installationer.

• Lagre med kemikalier eller brandbart materiale – temperaturstigning kan fungere som tidlig advarsel.

• Sprøjtekabiner og maleranlæg – motorer, filtre og ventilationskomponenter.

• Bagerier og fødevareproduktion – ovne, motorer, transportbånd, fritureanlæg og lejer.

• Fritureanlæg og industrikøkkener – overvågning af olie- og overfladetemperatur.

• Savværker – støv, transportbånd, lejer og træmateriale gør varmeudvikling særlig kritisk.

• Papir- og kartonproduktion – friktion, lejer og store mængder brændbart materiale.

• Tekstilproduktion – friktion og hurtigt kørende maskindele kan skabe hotspots.

• Trykkerier – maskiner, motorer og oplag af brændbart materiale.

• Vindmøller – gearkasser, generatorer, lejer og elektriske komponenter.

• Automatiske lagre – robotter, motorer, batterier og ladestationer kan overvåges uden personale til stede.

• Robotter og AGV’er – batterier, motorer og drivsystemer kan overvåges automatisk.

Se det i praksis

Det er lettere at forstå teknologien, når man ser den i brug. Derfor har vi lavet en video, hvor vi viser, hvordan et termisk kamera kan bruges til tidlig detektion af unormal varme og potentiel brandfare.

???? Se vores video: Termisk kamera – opdag brandfare før det udvikler sig

Hvilket kamera taler vi om?

I eksemplet bruger vi Uniview TIC2A32SA-F3-4F4AC-I1, et termisk og optisk bulletkamera. Ifølge produktsiden har modellen en 3,2 mm termisk linse, en 4 megapixel optisk sensor og funktioner til blandt andet branddetektering og temperaturovervågning.

Kameraet har desuden mikrofon, højttaler og strobelys samt mulighed for integration med andet udstyr via alarm ind og udgange.

???? Se Uniview termisk og optisk bulletkamera hos IPCAM-SHOP

Er termisk overvågning relevant hos dig?

Det afhænger af området, risikoen og den konkrete opgave. Hos IPCAM-SHOP hjælper vi gerne med at vurdere behovet, vælge det rigtige udstyr og projektere en løsning, der passer til stedet.
